Wie integriere ich einen 12,1-Zoll-UART-Bildschirm in andere Geräte?

Die Integration eines 12,1-Zoll-UART-Bildschirms in andere Geräte kann ein lohnender Prozess sein, der vielfältige Möglichkeiten für verschiedene Anwendungen eröffnet. Als Lieferant von 12,1-Zoll-UART-Bildschirmen hatte ich die Gelegenheit, eng mit Kunden zusammenzuarbeiten, um ihnen bei der nahtlosen Integration zu helfen. In diesem Blogbeitrag teile ich einige Erkenntnisse und Schritte zur effektiven Integration eines 12,1-Zoll-UART-Bildschirms mit anderen Geräten.

Die Grundlagen der UART-Kommunikation verstehen

Bevor Sie in den Integrationsprozess eintauchen, ist es wichtig, die Grundlagen der UART-Kommunikation (Universal Asynchronous Receiver-Transmitter) zu verstehen. UART ist ein serielles Kommunikationsprotokoll, das es Geräten ermöglicht, Daten auf einfache und effiziente Weise auszutauschen. Es verwendet zwei Datenleitungen: TX (Senden) und RX (Empfangen) sowie eine Erdungsverbindung. Die Kommunikation erfolgt asynchron, das heißt, es ist kein gemeinsames Taktsignal zwischen den Geräten erforderlich.

Einer der Vorteile von UART ist seine Einfachheit und breite Kompatibilität. Es kann zur Kommunikation mit einer Vielzahl von Geräten verwendet werden, darunter Mikrocontroller, Einplatinencomputer und andere serielle Geräte. Dies macht es zur idealen Wahl für die Integration eines 12,1-Zoll-UART-Bildschirms mit unterschiedlicher Hardware.

Auswahl der richtigen Geräte für die Integration

Der erste Schritt bei der Integration eines 12,1-Zoll-UART-Bildschirms besteht darin, die richtigen Geräte auszuwählen, mit denen er verbunden werden soll. Dies hängt von der konkreten Anwendung und den Anforderungen ab. Hier sind einige gängige Geräte, die in einen UART-Bildschirm integriert werden können:

Mikrocontroller: Mikrocontroller wie Arduino, Raspberry Pi Pico und STM32 sind beliebte Optionen zur Steuerung von UART-Bildschirmen. Sie bieten eine breite Palette an Funktionen und können so programmiert werden, dass sie Daten über die UART-Schnittstelle senden und empfangen.
Einplatinencomputer: Einplatinencomputer wie der Raspberry Pi und BeagleBone Black bieten im Vergleich zu Mikrocontrollern mehr Rechenleistung und Ressourcen. Mit ihnen können komplexere Anwendungen ausgeführt und größere Datenmengen verarbeitet werden.
Industrielle Controller: In industriellen Anwendungen können UART-Bildschirme in Industriesteuerungen wie speicherprogrammierbare Steuerungen (SPS) und Mensch-Maschine-Schnittstellen (HMIs) integriert werden. Dies ermöglicht die Überwachung und Steuerung industrieller Prozesse in Echtzeit.

Bei der Auswahl der zu integrierenden Geräte ist es wichtig, Faktoren wie Kommunikationsgeschwindigkeit, Datenformat und Leistungsbedarf zu berücksichtigen. Stellen Sie sicher, dass die Geräte mit dem UART-Protokoll kompatibel sind und mit der gleichen Baudrate kommunizieren können.

Hardware-Verbindung

Nachdem Sie die Geräte für die Integration ausgewählt haben, besteht der nächste Schritt darin, die Hardwareverbindungen herzustellen. Hier sind die allgemeinen Schritte zum Anschließen eines 12,1-Zoll-UART-Bildschirms an ein anderes Gerät:

Stromanschluss: Schließen Sie das Netzteil an den UART-Bildschirm an. Stellen Sie sicher, dass Sie die richtige Spannung und Polarität verwenden, wie im Datenblatt des Bildschirms angegeben.
Erdungsanschluss: Verbinden Sie das Erdungskabel des UART-Bildschirms mit der Erdung des anderen Geräts. Dadurch wird eine gemeinsame Referenzspannung für die Kommunikation gewährleistet.
TX- und RX-Verbindung: Verbinden Sie den TX-Pin (Senden) des anderen Geräts mit dem RX-Pin (Empfangen) des UART-Bildschirms und umgekehrt. Dies ermöglicht eine bidirektionale Kommunikation zwischen den Geräten.

Es ist wichtig zu beachten, dass einige UART-Bildschirme möglicherweise zusätzliche Verbindungen erfordern, beispielsweise einen Reset-Pin oder einen Pin zur Steuerung der Hintergrundbeleuchtung. Beachten Sie unbedingt das Datenblatt des Bildschirms für die spezifischen Verbindungsanforderungen.

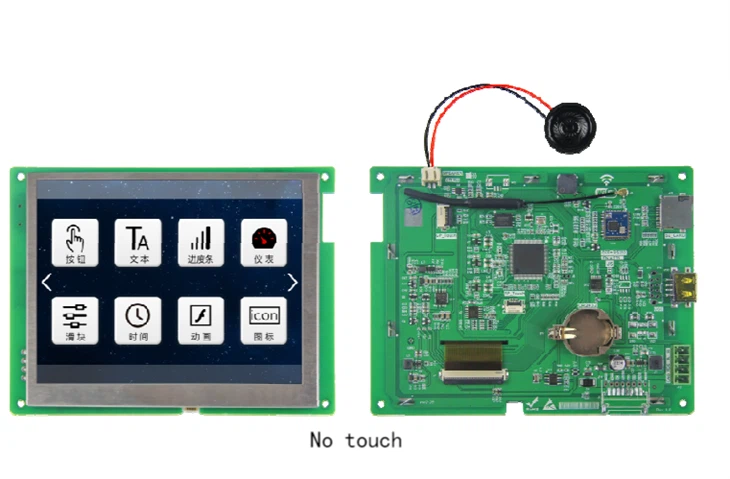

No touch reference image 1.4 Inch Square IPS TFT LCD Display Module suppliers

Softwarekonfiguration

Nachdem Sie die Hardwareverbindungen hergestellt haben, besteht der nächste Schritt darin, die Software sowohl auf dem UART-Bildschirm als auch auf dem anderen Gerät zu konfigurieren. Hier sind die allgemeinen Schritte zur Softwarekonfiguration:

Stellen Sie die Baudrate ein: Die Baudrate ist die Geschwindigkeit, mit der Daten über die UART-Schnittstelle übertragen werden. Stellen Sie sicher, dass Sie sowohl auf dem UART-Bildschirm als auch auf dem anderen Gerät die gleiche Baudrate einstellen. Zu den gängigen Baudraten gehören 9600, 115200 und 230400.
Konfigurieren Sie das Datenformat: Das Datenformat umfasst die Anzahl der Datenbits, Stoppbits und Parität. Stellen Sie sicher, dass Sie auf beiden Geräten das gleiche Datenformat verwenden. Zu den gängigen Datenformaten gehören 8 Datenbits, 1 Stoppbit und keine Parität.
Schreiben Sie den Kommunikationscode: Abhängig von der verwendeten Programmiersprache und Plattform müssen Sie den Code schreiben, um Daten über die UART-Schnittstelle zu senden und zu empfangen. Hier ist ein Beispiel für das Senden von Daten von einem Arduino an einen UART-Bildschirm:

#include <SoftwareSerial.h> SoftwareSerial mySerial(2, 3); // RX, TX void setup() { Serial.begin(9600); mySerial.begin(9600); } void loop() { if (mySerial.available()) { Serial.write(mySerial.read()); } if (Serial.available()) { mySerial.write(Serial.read()); } }

Dieser Code verwendet dieSoftwareSerialBibliothek zum Erstellen einer Software-UART-Schnittstelle auf den Pins 2 und 3 des Arduino. Anschließend liest es Daten vom seriellen Monitor und sendet sie an den UART-Bildschirm und umgekehrt.

Tests und Fehlerbehebung

Sobald die Hardware und Software konfiguriert sind, ist es Zeit, die Integration zu testen. Hier sind einige Schritte, die Sie zum Testen und zur Fehlerbehebung befolgen sollten:

Überprüfen Sie die Verbindungen: Stellen Sie sicher, dass alle Hardwareverbindungen sicher und korrekt sind. Überprüfen Sie, ob es lose Drähte oder falsche Pin-Anschlüsse gibt.
Überprüfen Sie die Baudrate und das Datenformat: Überprüfen Sie noch einmal, ob die Baudrate und das Datenformat sowohl auf dem UART-Bildschirm als auch auf dem anderen Gerät richtig eingestellt sind.
Testdaten senden: Senden Sie einige Testdaten vom anderen Gerät an den UART-Bildschirm und umgekehrt. Überprüfen Sie, ob die Daten auf beiden Seiten korrekt empfangen werden.
Auf Fehler prüfen: Wenn Fehler oder Probleme auftreten, überprüfen Sie die Fehlermeldungen auf dem seriellen Monitor oder der Bildschirmanzeige. Tipps zur Fehlerbehebung finden Sie im Datenblatt oder in der Dokumentation des Geräts.

Andere Überlegungen

Zusätzlich zu den oben genannten Schritten gibt es bei der Integration eines 12,1-Zoll-UART-Bildschirms in andere Geräte einige weitere Überlegungen:

Elektromagnetische Interferenz (EMI): Die UART-Kommunikation kann durch elektromagnetische Störungen anderer elektronischer Geräte beeinträchtigt werden. Stellen Sie sicher, dass Sie geeignete Abschirmungs- und Erdungstechniken verwenden, um elektromagnetische Störungen zu minimieren.
Stromverbrauch: UART-Bildschirme können eine erhebliche Menge Strom verbrauchen, insbesondere wenn die Hintergrundbeleuchtung eingeschaltet ist. Achten Sie darauf, ein Netzteil zu wählen, das ausreichend Strom für den Bildschirm und die anderen Geräte liefern kann.
Anzeigeauflösung und Bildwiederholfrequenz: Die Anzeigeauflösung und Bildwiederholfrequenz des UART-Bildschirms können die Leistung und visuelle Qualität der Anzeige beeinträchtigen. Stellen Sie sicher, dass Sie einen Bildschirm mit der für Ihre Anwendung geeigneten Auflösung und Bildwiederholfrequenz auswählen.

Abschluss

Die Integration eines 12,1-Zoll-UART-Bildschirms in andere Geräte kann ein unkomplizierter Vorgang sein, wenn Sie die richtigen Schritte befolgen. Indem Sie die Grundlagen der UART-Kommunikation verstehen, die richtigen Geräte auswählen, die Hardwareverbindungen herstellen, die Software konfigurieren sowie Tests und Fehlerbehebung durchführen, können Sie eine nahtlose Integration erreichen und das volle Potenzial Ihres UART-Bildschirms ausschöpfen.

Wenn Sie Fragen haben oder weitere Hilfe bei der Integration eines 12,1-Zoll-UART-Bildschirms benötigen, können Sie sich gerne an uns wenden. Wir sind hier, um Sie bei Ihren Beschaffungs- und Integrationsanforderungen zu unterstützen.

Referenzen

Grundlagen der UART-Kommunikation: https://www.techwithtim.net/tutorials/arduino/uart-communication/
Arduino SoftwareSerial-Bibliothek: https://www.arduino.cc/en/Reference/SoftwareSerial
